Apa Itu Uji Hardness?
Uji Hardness atau pengujian kekerasan adalah metode untuk mengukur ketahanan material terhadap deformasi plastis permanen akibat penekanan (indentation), goresan (scratching), atau pantulan (rebound). Dalam konteks audit struktur, uji kekerasan digunakan untuk menilai kualitas material logam, khususnya baja struktural dan material las.
Standar Pengujian Kekerasan
Beberapa standar uji kekerasan yang umum digunakan:
- ASTM E10 – Standard Test Method for Brinell Hardness of Metallic Materials
- ASTM E18 – Standard Test Methods for Rockwell Hardness of Metallic Materials
- ASTM E92 – Standard Test Methods for Vickers Hardness
- ASTM A956 – Standard Test Method for Leeb Hardness Testing
- ISO 6506, ISO 6507, ISO 6508 – Metallic materials hardness test
Metode Uji Kekerasan
1. Metode Brinell (HB)
Menggunakan bola baja atau karbida tungsten berdiameter 10 mm yang ditekan dengan beban tertentu (500-3000 kg). Cocok untuk material dengan struktur kasar seperti besi cor dan baja tempa. Kekerasan Brinell dihitung dari diameter jejak yang dihasilkan.
2. Metode Rockwell (HRC, HRB)
Mengukur kedalaman penetrasi indentor di bawah beban awal (minor load) dan beban utama (major load). Skala yang paling umum adalah HRC (kerucut intan, 150 kg) untuk material keras dan HRB (bola 1/16″, 100 kg) untuk material lunak.
3. Metode Vickers (HV)
Menggunakan indentor piramida intan dengan sudut 136°. Beban berkisar dari 1 gf hingga 120 kgf. Sangat serbaguna – dapat digunakan untuk material lunak hingga sangat keras, serta lapisan tipis.

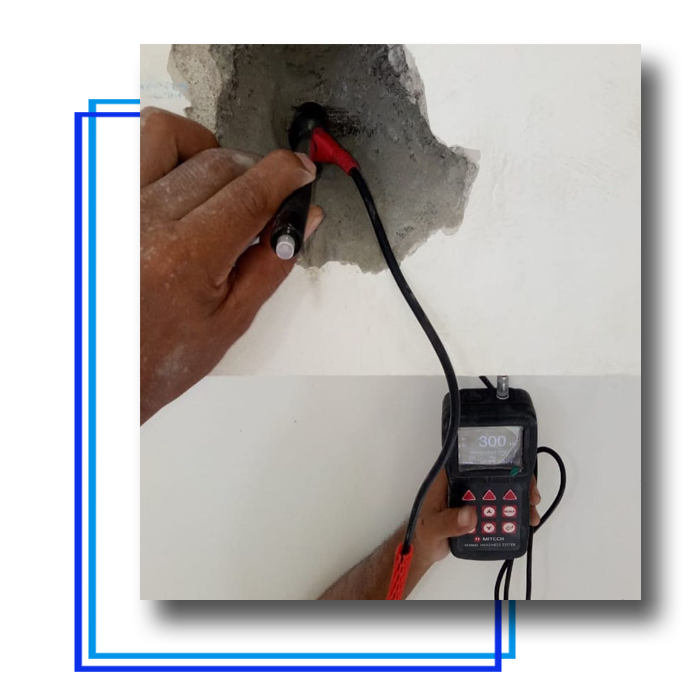

4. Metode Leeb (HL) – Portable
Menggunakan alat portable hardness tester yang mengukur kecepatan pantulan bola impact. Metode ini ideal untuk pengujian di lapangan (on-site) karena portabel dan cepat. Hasil dikonversi ke skala lain (HRC, HB, HV) menggunakan tabel konversi.
Hubungan Kekerasan dengan Kekuatan Tarik
Nilai kekerasan material baja memiliki korelasi yang baik dengan kekuatan tariknya (tensile strength). Untuk baja karbon, hubungan perkiraannya adalah:
Tensile Strength (MPa) ≈ 3,45 × Brinell Hardness (HB)
Hubungan ini memungkinkan estimasi kekuatan material tanpa uji tarik destruktif, sangat berguna dalam audit struktur eksisting.
Aplikasi Uji Kekerasan dalam Audit Struktur
- Verifikasi spesifikasi material baja struktural
- Pemeriksaan kualitas hasil pengelasan (HAZ – Heat Affected Zone)
- Deteksi degradasi material akibat panas (kebakaran) atau korosi
- Identifikasi jenis dan grade material baja yang tidak diketahui
- Quality control pada konstruksi baja baru
Kesimpulan
Uji kekerasan adalah metode yang cepat dan andal untuk menilai kualitas material logam dalam audit struktur. Dokter Bangunan menggunakan portable hardness tester Leeb yang praktis digunakan di lapangan, didukung kemampuan konversi ke berbagai skala kekerasan untuk analisis yang komprehensif.
Pertanyaan yang Sering Diajukan (FAQ)
Apa perbedaan metode Brinell, Rockwell, dan Vickers?
Brinell menggunakan bola baja untuk material kasar (besi cor). Rockwell mengukur kedalaman penetrasi (HRC untuk material keras, HRB untuk lunak). Vickers menggunakan piramida intan dan cocok untuk semua jenis material termasuk lapisan tipis.
Apakah uji kekerasan bisa menggantikan uji tarik?
Nilai kekerasan memiliki korelasi dengan kekuatan tarik (tensile strength ≈ 3,45 × Brinell Hardness), namun uji kekerasan tidak sepenuhnya menggantikan uji tarik. Uji tarik tetap diperlukan untuk data mekanik yang lengkap.
Apa itu Portable Hardness Tester Leeb?
Metode Leeb menggunakan alat portable yang mengukur kecepatan pantulan bola impact. Sangat praktis untuk pengujian di lapangan dan hasilnya dapat dikonversi ke skala HRC, HB, atau HV.
